海康威视 LED控制器 DS-DT90V-08HDPI16NO\U 单位：台

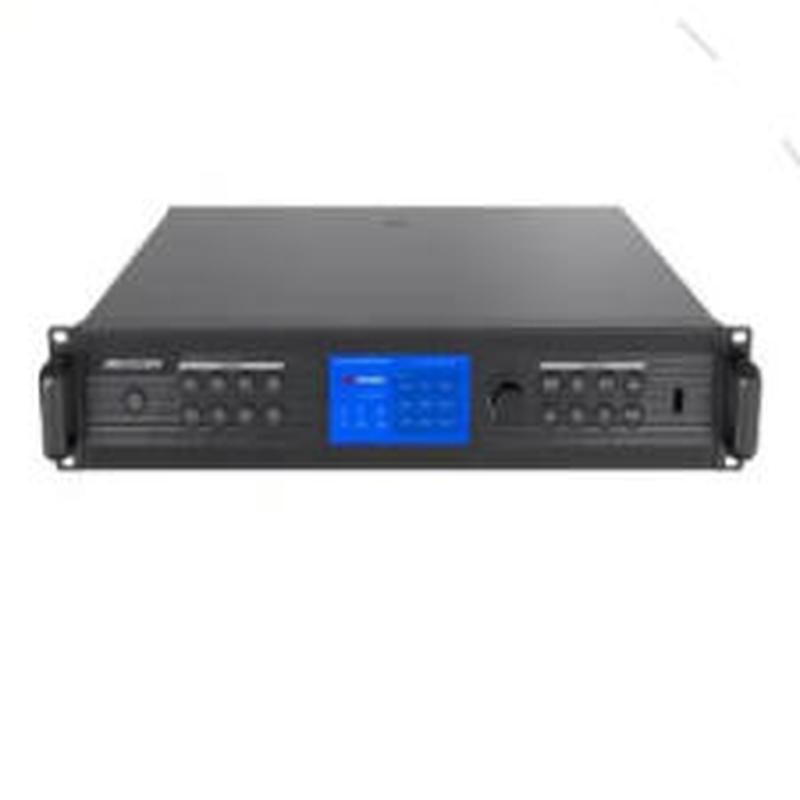

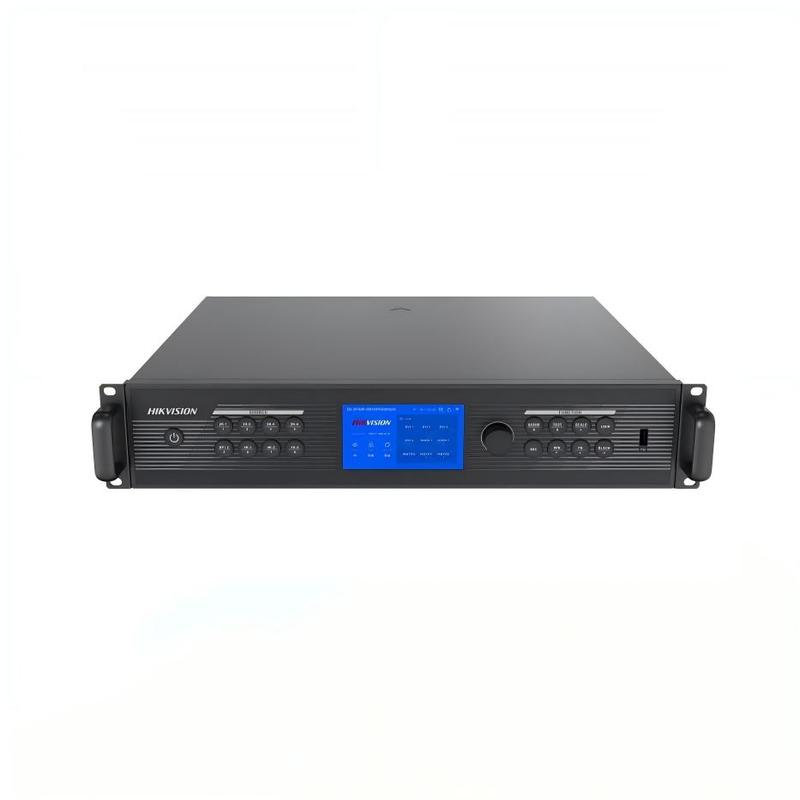

16网口 DT90系列LED视频处理器 机箱具备全彩4.5寸LCD显示屏，分辨率854480，可随时查看设备状态信息，方便设备维护。 2U标准机箱 机架式设计，工业级机箱系统。 设备前面板具备丰富按键，可支持屏幕亮度等参数调节切换，支持通过按键进行信源切换，场景切换，屏幕锁定等功能。 支持8路视频信号输入，包含1路DP1.2，3路HDMI2.0，4路HDMI1.3接口 HDMI2.0 支持分辨率40962160@60Hz，DP1.2 支持分辨率40962160@60Hz，HDMI1.3支持分辨率19201080@60Hz， 支持4路视频信号环通输出，其中三路HDMI2.0环出支持分辨率4096*2160@60Hz 支持选配1路12G-SDI输入及1路12G-SDI环出接口 图像带载输出支持RGB、YUV444无损画质。 支持16路网口带载输出，带载高达1040万像素；单台设备最大带载最大宽度16384，最大高度16384，每网口最大带载65W。 大带载（标准带载）模式下，单网口最大带载高达292.5W。大带载（标准带载）模式整机最大带载2600W。 支持HDMI音视频复合流输入，支持3.5mm音频输入，支持3.5mm音频输出。 支持视频信号输入全屏缩放及自定义缩放；支持任意切换，拼接。 支持信源开窗和漫游功能。 支持1路虚拟条屏内容显示，支持颜色、字体、文字大小、滚动速度的设置，支持图片添加。 支持电视墙编辑和窗口可视化操作。 支持最多 10个用户场景,可作为模板保存，可直接调用，方便使用 支持多窗口显示：支持11个窗口，其中7个信源窗口（3个4K图层窗口+4个2K 图层窗口）、2个图片窗口、1个滚动文字窗口、1个底图窗口；除底图外其他窗口支持任意布局。 支持HDCP 2.2协议的高带宽数字内容保护技术。 支持自定义EDID设置。 支持双备份，支持双电源备份、发送卡双网口备份。 支持任意走线、无矩形框架限制。 支持通过客户端、Web等多软件端进行操作支持。 支持屏幕底图配置。 支持开机logo配置。 支持屏幕除湿配置。 支持遥控器扩展，支持通过遥控器操作控制屏幕显示遥控UI菜单 。 支持输出画面的亮度、对比度、色度等参数的调整。 支持对屏幕进行逐点校正配置有效消除色差，有效提高显示屏的画质。 支持常规、文稿、广告、视讯、影院、安防等显示模式切换 支持标准、暖色、冷色等色温模式调节同时可支持自定义色温调节。 支持护眼模式，有效保护观看者视力。 支持3840 Hz 高刷新率输出，纳秒级响应时间，视频画面更细腻流畅。 支持查看设备与LED屏幕的带载关系。 支持查看运行过程中屏幕异常的定位。 支持查看设备运行状态、设备内存、CPU使用率、设备运行温度和网口使用率等参数。 支持异常箱体电压检测、箱体温度检测、设备温度检测。 支持通过RS485接口进行中控及物联网设备对接。 支持通过控制网口，通过网络SDK、OTAP等协议进行控制指令对接和设备管理 支持通过控制网口连接多功能卡 实现环境温度检测、环境湿度检测、人体温度传感配合屏幕控制等功能。 支持帧率自适应，图像采集可支持25HZ~120HZ自适应。 支持通过PC端、手机端、投屏器等方式进行无线投屏。 支持旋钮，可支持选择菜单、调节参数和确认操作。 支持4路10G光口，支持视频控制模式和光电转换模式 支持HDR10，配合支持 HDR 的接收卡，能够极大地增强显示屏的画质，使画面色彩更加真实生动，细节更加清晰 支持 3D 功能，通过设备自带的 3D 接口直接连接 3D 发射器，配套 3D 眼镜，实现 3D 显示效果。 支持1路USB 2.0接口
产品型号：DS-DT90V-08HDPI16NO/U 亮度控制：1-100可调（逐级白平衡） 输入帧率：25Hz-120Hz 灰度等级：1024 显示颜色：10亿 处理深度：8bit/10bit 图像缩放：支持 机箱高度：2U 机箱宽度：442mm 平均功耗：≤110W 电源接口数：1 电源接口规格：100～240 VAC, 50/60 Hz 开窗数量：最大支持7路视频信号开窗，支持信号源复制（一拖多）。 常规（迷你）带载模式下：最大支持3路4K@60Hz+4路2K@60Hz开窗及复制。 大（标准）带载模式下：最大支持3路4K@60/ 2路4K@60+4路2K@60 /3路4K@30+4路2K@60 开窗上墙信号总分辨率不超过2652W@60Hz的开窗及复制。 整机图层数：最大支持11图层 3路4K窗口+4路2K窗口+2分屏窗口+1条屏窗口+1底图窗口
场景数量：10
底图数量：1
底图分辨率：最小640 × 480，最大1920 × 1200 底图格式：JGP/JPEG
字幕数量：1
字幕宽度：32760 字幕字体：支持小米+自定义 产品类别：LED控制器 工作温度：0℃～50℃ 存储湿度：10% RH~90% RH，无冷凝
工作湿度：10% RH~90% RH，无冷凝
存储温度：-10°C ~ 50°C
包装尺寸（宽×高×深）：642mm ×180mm × 587mm 净重：5.90 kg
毛重：8.42kg
产品尺寸（宽×高×深）：442mm × 88mm × 417mm（不含挂耳） 音频输入接口数：9 音频输入接口类型：3路HDMI2.0+1路DP+4路HDMI1.3+1路Line in 视频输入接口数：8 视频输入接口类型：2路HDMI2.0&1路DP1.2(三选二)+1路HDMI2.0+4路HDMI1.3+1路12G-SDI（IN&LOOP，选配） 视频输入最大分辨率：HDMI2.0:4K;DP1.2:4K;12G-SDI:4K;HDMI1.3:1080P 视频输入分辨率：HDMI2.0接口 最大支持分辨率：40962160@60Hz 最小支持分辨率：320180@60Hz 可自定义分辨率，总分辨率不超过 884W@60Hz 极限宽度：144~8192 对齐方式：2对齐 极限高度：144~8192 对齐方式：1对齐 支持HDCP2.2 不支持隔行信号输入
DP1.2接口 最大支持分辨率：40962160@60Hz 最小支持分辨率：320180@60Hz 可自定义分辨率，总分辨率不超过 884W@60Hz 极限宽度：144~8192 对齐方式：2对齐 极限高度：144~8192 对齐方式：1对齐 支持HDCP2.2 不支持隔行信号输入
12G-SDI 接口 支持 ST-424 (3G)、ST-292 (HD)和 ST-259（SD）标准视频源输入。 支持 SMPTE 259M、SMPTE 274M、SMPTE 296M、SMPTE 425M-A 和 SMPTE 425M-B 协议。 最大输入分辨率 4096*2160@60Hz。 支持 LOOP 环路输出。 支持 10 bit 视频输入。 不支持输入分辨率和位深设置。
HDMI1.3 接口 最大支持分辨率：19201080@60Hz 最小支持分辨率：320180@60Hz 可自定义分辨率，总分辨率不超过 207W@60Hz 极限宽度：144~2048 对齐方式：2对齐 极限高度：144~2048 对齐方式：1对齐 支持HDCP1.4 不支持隔行信号输入 视频输入处理特性：处理深度 DP1.2&HDMI2.0&12G-SDI 支持8bit/10bit 采样格式： RGB:444 YUV:444 YUV:422
内置HDMI1.3 支持8bit 采样格式： RGB:444 YUV:444 YUV:422
视频输出最大分辨率：常规（迷你）带载模式下：1040W 大（标准）带载模式下：2600W 视频输出LED带载能力：常规（迷你）带载模式下： 单网口带载65W 极限宽度：144~16384 对齐方式：2对齐 极限高度：64~16384 对齐方式：1对齐 最大带载不超过1040W
大（标准）带载模式下： 单网口带载292.5W 极限宽度：144~16384 对齐方式：2对齐 极限高度：64~16384 对齐方式：1对齐 最大带载不超过2600W LED带载接口数：16 LED带载接口类型：RJ45 视频环通输出接口数：3 视频环通输出接口类型：3路HDMI2.0+1路12G-SDI环出（选配） 其中2路HDMI2.0对应 三选二信号环出 视频环通输出分辨率：HDMI2.0接口 最大支持分辨率：40962160@60Hz 最小支持分辨率：320180@60Hz 可自定义分辨率，总分辨率不超过 884W@60Hz 极限宽度：144~8192 对齐方式：2对齐 极限高度：144~8192 对齐方式：1对齐 支持HDCP2.2
12G-SDI接口（选配） 最大支持分辨率：40962160@60Hz 最小支持分辨率：320180@60Hz 可自定义分辨率，总分辨率不超过 884W@60Hz 极限宽度：144~8192 对齐方式：2对齐 极限高度：144~8192 对齐方式：1对齐 支持HDCP2.2 视频预监输出接口数：1
视频预监输出接口类型：HDMI 1.3
视频预监输出分辨率：1080P@60Hz 带载模式：迷你带载：单网口最大65W； 标准带载：单网口最大292.5W 光口：4路10G 光纤接口 设备工作模式不同时，光纤接口功能不同。 设备工作模式为“视频处理模式”时， OPT 1~4 分别发送网口 1~8、网口1~8备份，网口 9~16、网口9~16备份。 设备工作模式为“光电转换模式”时，OPT 1~4 光纤口输入，网口输出。 支持搭配单模和多模光模块使用，传输距离如下： − 单模双芯：传输距离≤10km − 多模双芯：传输距离≤300m 3D：1 × 3D 接口 配合 3D 发射器和配套 3D 眼镜，实现 3D 显示效果。 启用 3D 后，当视频源格式为“左右”、“上下”或“前后”时，设备输出带载减半。 音频输出接口数：1
音频输出接口类型：3.5mm 音频输出 遥控器：支持射频遥控器 屏幕：4.5寸全彩显示屏 USB口：1路USB 2.0
按键：8个4K/2K视频输入信号按键
8个功能按键
SCALE键：全屏缩放
ESC键：退格
LOCK键：锁定
TEST键：测试画面
SCENE键：场景(V系列)/节目（P系列）切换
Win：窗口键
FN：切换键
BLACK：一键黑屏键
上下左右：复用
0-9数字键：复用
指示灯：复用按键指示灯
复用开关按键指示灯
开关：常亮：设备开机运行
不亮：设备未上电/未启动
旋钮：选择菜单、调节参数和确认操作。
控制网口：2个RJ45，10M/100M/1000M自适应以太网口
用于连接外部网络，可支持多设备网络级联管理
串行接口：1个调试串口（4Pin座子）+2个RS485控制串口（凤凰端子绿头插座）
波特率：115200
数据位：8
开关键：按键开关 "
